RAN-3000 UHF頻段天線放大分配器｜6臺12通道
系列特點
UHF频段天线放大分配器
技术指标

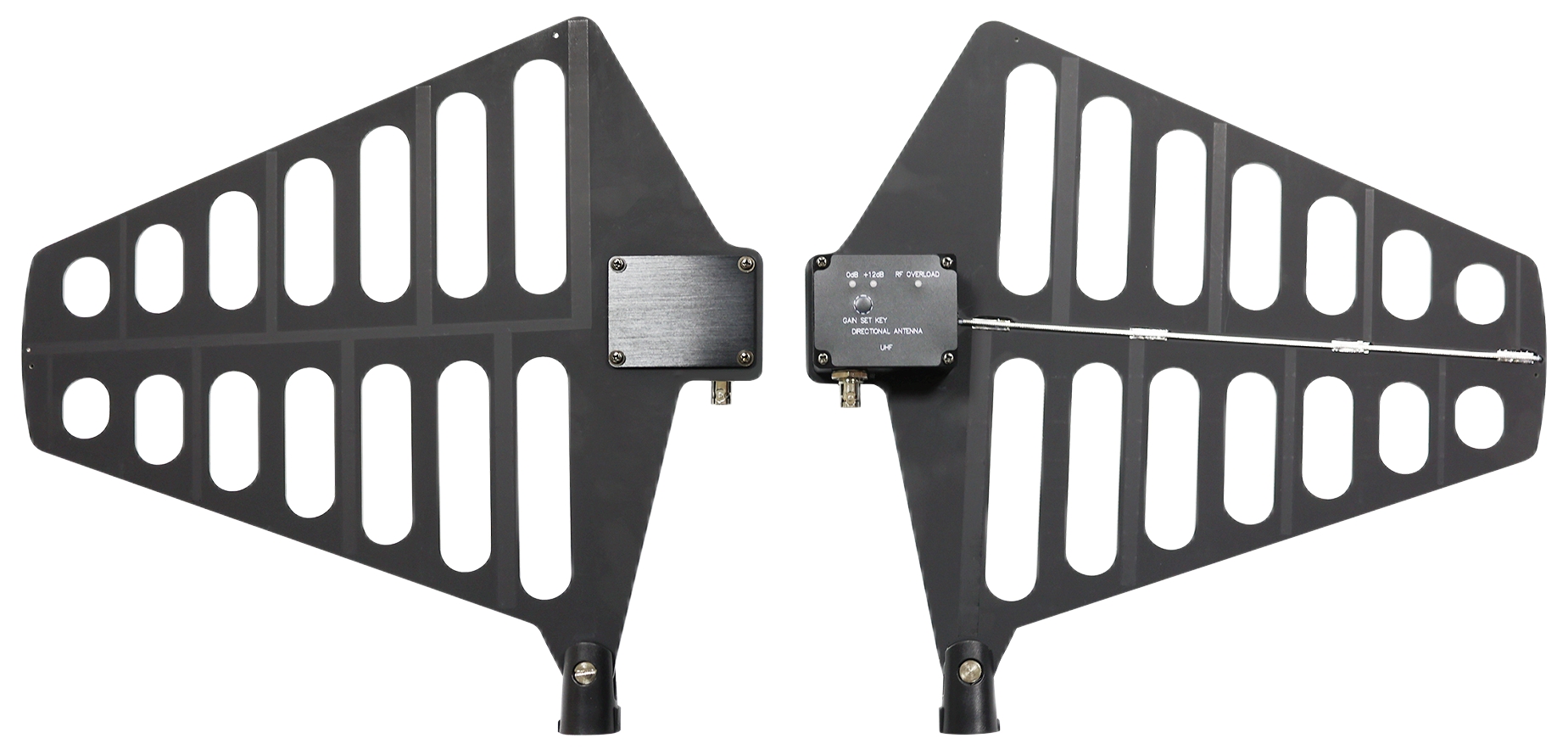

天线类型：指向性天线
支持接收机： 6台12路
工作频带：470MHz-960MHz
天线增益：0dB/12dB典型切换
阻抗：50欧姆 典型
指向性：90°单指向
指向极性：垂直（于垂直安装）
连接端子：固定式直角 BNC母座
分配器电源：12V/1A 分配器天线座供电：9V/300mA 最大
外形尺寸：348mm长×325mm高×25mm厚
构造：玻璃铜及铜膜镜层
技术指标
天线类型：指向性天线
支持接收机： 6台12路
工作频带：470MHz-960MHz
天线增益：0dB/12dB典型切换
阻抗：50欧姆 典型
指向性：90°单指向
指向极性：垂直（于垂直安装）
连接端子：固定式直角 BNC母座
分配器电源：12V/1A 分配器天线座供电：9V/300mA 最大
外形尺寸：348mm长×325mm高×25mm厚
构造：玻璃铜及铜膜镜层
產品介紹
產品細節
應用演示
本機是一個具有放大功能的UHF天線分配系統，它能夠通過將一對天線拆分給無線接收機來擴展無線話筒系統的功能。它還能夠放大射頻信號以補償。因為將信號功率分配給多個輸出接頭，而導致的插入損失。
性能特點
① 專業工程400米超遠距離，滿足你對距離的要求。距離更遠，信號更穩定，表演更自由。
② 全頻段覆蓋，兼容性更強。UHF 470-960MHz頻段，兼容市面上所有U段話筒（包括森海塞爾，舒爾，咪寶，BBS等國際品牌）
③ 適用場景：舞臺演出，運動場工程，學校廣播,大型會議等。
系統功能
1、 擴展能力
天線分配系統專門用于大型UHF無線系統，分配器主機和天線均內置高線性度、低噪聲放大芯片，可以補償分配或天線延長線造成的信號衰減，每個單元能夠讓5-8個無線接收機使用相同的兩條天線。
2、兼容性
天線分配系統內置UHF寬帶帶通濾波器，能夠與兼容頻率范圍內工作的所有無線麥克風接收機兼容。
3、級聯端口
兩個50ΩBNC型天線級聯端口，能夠額外連接一臺天線分配系統或者一臺無線接收機。大型無線系統可以在使用一對天線的情況下工作。
4、內置高線性度、寬帶可調衰減器，可手動設置0-20dB輸入信號衰減，以適用于各種強干擾場合。面板內置超大字體LCD屏，以指示當前設定之衰減值。
